ジムニーJA11 ジャッキハンドル と ホイールレンチ 収納場所 作成 DIY

昔、モチベーションと時間があったからできたDIY。今だと 手間を考えると ちょっと躊躇するかもしれません。

JA11 ジャッキハンドル と ホイールレンチ 収納場所 作成 DIY 前提

純正の車載工具は ディーラーで注文しました

中古で譲ってもらった JA11ですが、純正の車載工具であるジャッキハンドル とホイールレンチが搭載されていませんでした。 パンタジャッキはありました。

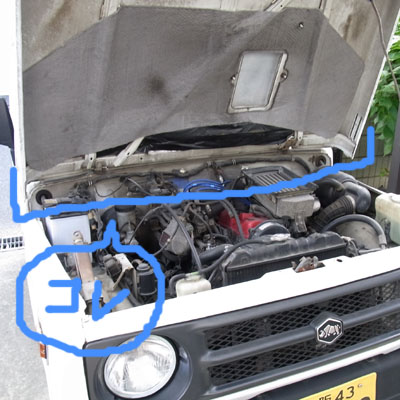

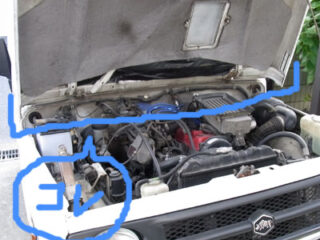

メモ　パンタジャッキは、ボンネットの中にあります。 なんで・・この場所？ って感じですが。

そして　個人的なことなんですが・・　ジャッキハンドルと ホイールレンチは 純正の車載工具が良い！ （ホームセンターで売っている汎用品は嫌だ ）という謎のこだわりがあり、 これは当時スズキで注文しました。

購入はしたものの 収納場所が不明

普通のクルマだと ラゲッジのアンダーフロアとか、リアシートの足元フロアの下などに ジャッキ・ジャッキハンドル・ホイールレンチがセットで収納されることが多いと思うのですが JA11の場合、純正状態の収納場所が不明(笑)　　検索して調べると、ジャッキはボンネット内、ジャッキハンドルは運転席の下という情報もあるのですが、ホイールレンチの収納場所は 最後までわかりませんでした。

荷室部分に置くと微妙にジャマなので DIYで内張りの裏に収納

荷室に置くと ちょっとジャマになる。　ですので どこかいいところに収納したかったのですが、ハンドルジャッキが意外と大きくて難しい。車外のスペアタイヤ周辺とかも考えたが 良い場所が無く・・　　

ということで 左後方の室内内張を自作してその裏側にホルダーを作って収納することにしました。

JA11 ジャッキハンドル と ホイールレンチ 収納場所 作成 DIY 内容

作業日 距離	2007-4月くらい	DIY
使用パーツ	ジャッキハンドル 　430円 ホイールレンチ　　980円 ベニヤ板　 ネジ 少々 ラッカースプレー 布　など	スズキディーラー ガレージ在庫
作業前気になるところ	走行時にガタガタと音がしないか？ 使いたい時に取り出しにくくないか？
作業感想	ある程度イメージ通りに出来ました。 80点くらい。

JA11 ジャッキハンドル と ホイールレンチ 収納場所 作成 DIY 作業編

純正の内張りを利用しても良かったのですが・・　失敗した場合に現状復帰する道を残しておきたかったのと、純正の素材が紙のような素材で すでにボロくなっていて 工具を収納した場合の耐久性が心配だったという事もあり、 ベニヤ板で自作することにしました。

作業時の写真は残ってないので、テキストのみで

①元の内装から寸法をトレースして ベニヤ板をカット、クリップの取付穴は電気ドリルで開けました。（丸穴のままでOK）

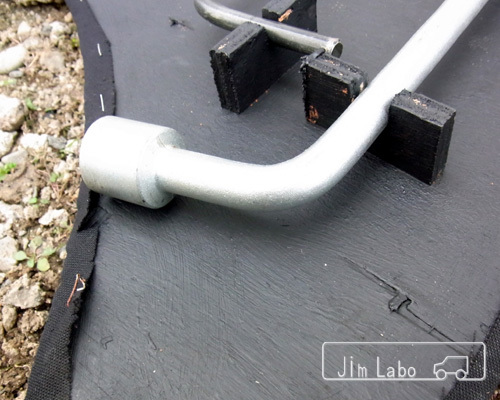

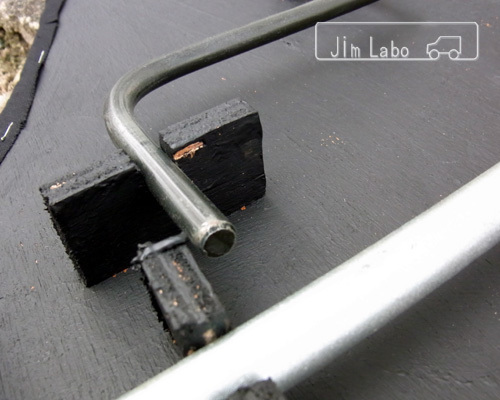

②ジャッキハンドルとホイールナットを保持できるような写真のようなパーツをこれもベニヤ板で作成し、木ネジで取付。

③作った内装パネルからトレースして 少し大きめに生地をカット。

④全体に少しヤスリがけして 黒に塗装。

⑤布をタッカーで取り付ける。　　　　　完成

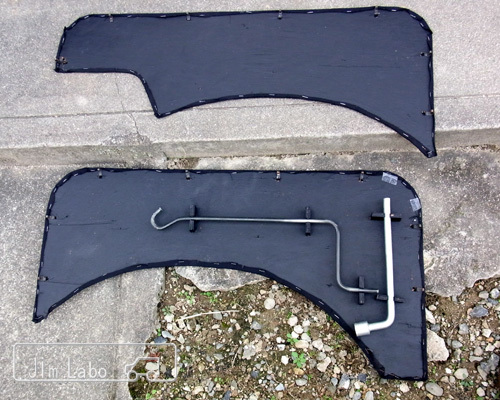

工具の保持具合はバッチリです。しっかり固定されているし 使いたい時には 少し力を加えれば外れる。

布の固定が・・少し雑ですが 見えないので良しとします。

JA11 ジャッキハンドル と ホイールレンチ 収納場所 作成 DIY　感想

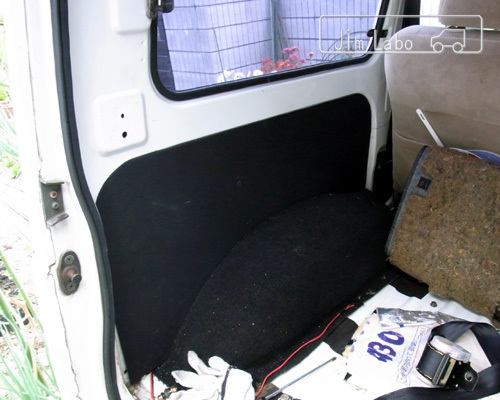

ジャッキハンドル と ホイールレンチ を収納して内張を戻した状態です。　しっかりしてて、走行時に異音はしませんし、内張りが外れたりもしません。

運転席側の後ろも 揃えて同じ方法で作成しました。

実際に使用することを考えると、内張りを開けれるように 持ち手か、開くレバー的なものを取付できると一番理想的ですが・・ 　どれくらいの頻度でこの工具を使うか？ というと数年に一度レベル・・。　なので、少々わかりにくいですが これでOKです

JA11 ジャッキハンドル と ホイールレンチ 収納場所 作成 DIY まとめ

けっこう労力はかかりましたが 純正工具を純正風に理想的な場所にスッキリ収納することができました。

こちらのDIYをしてから ジャッキハンドルとホイールレンチを使ったのは多分2回程度です（2025-12時点）

ということで これでよかったと思います。

労力は必要ですが オススメです。

それと純正工具 これもいい感じです。　ホイールナットは普通に外せましたし、ジャッキの上げ下げもやりやすい！

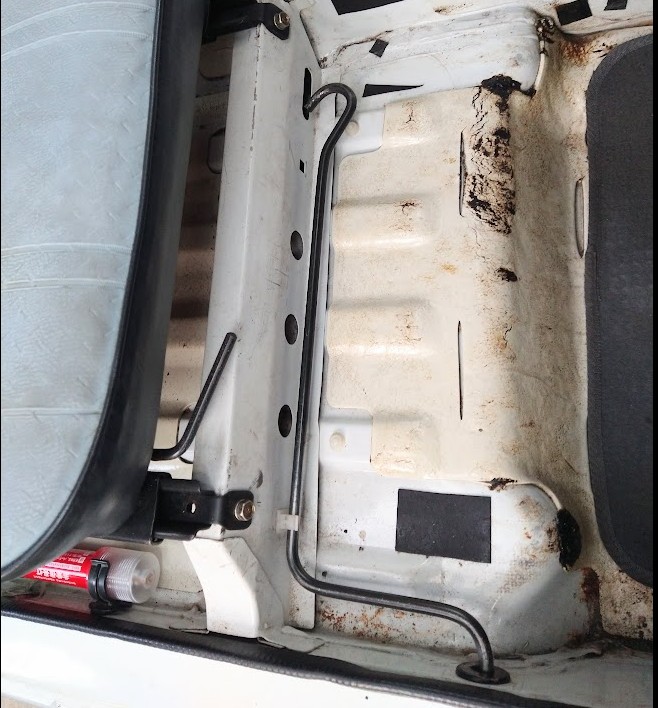

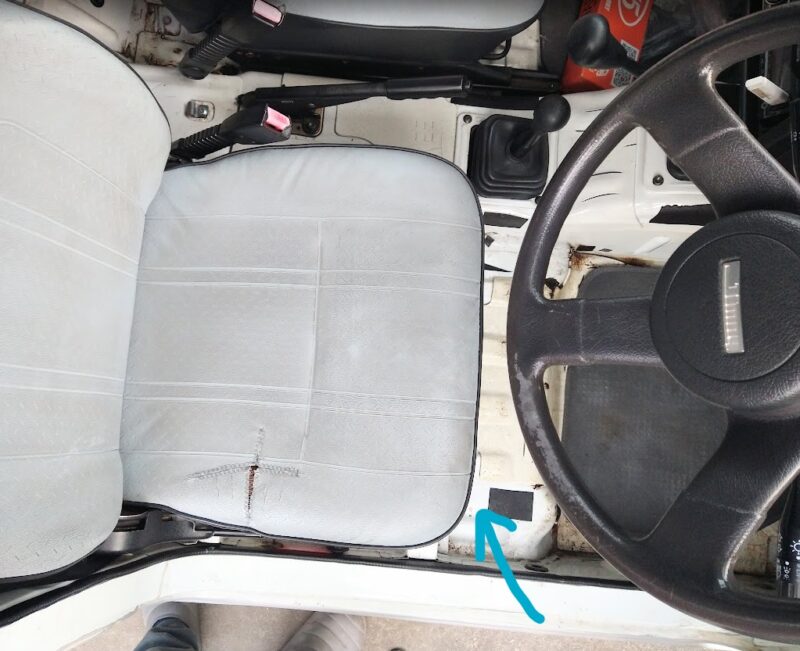

純正ジャッキハンドルの正しい収納場所 検証

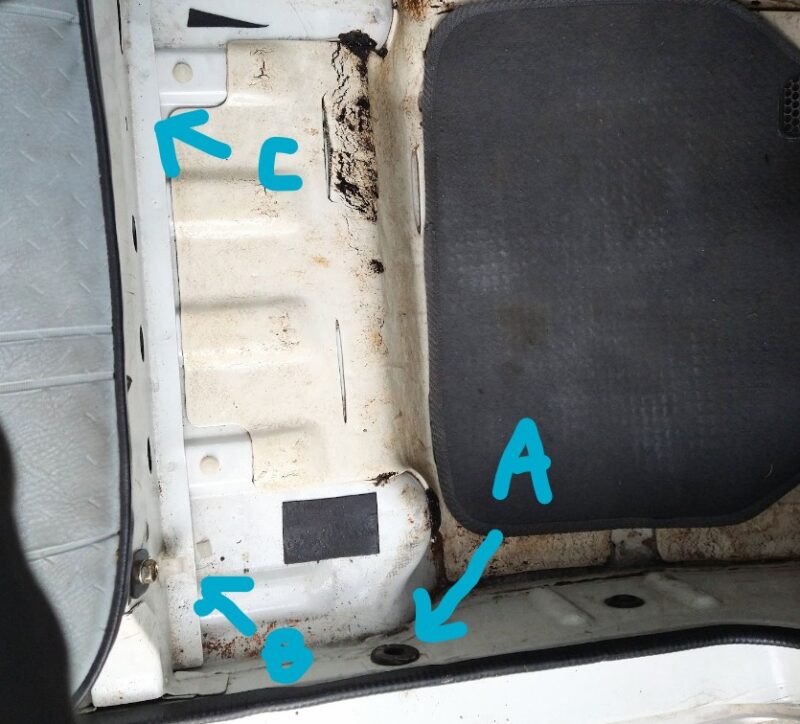

A：ジャッキハンドルの持ち手側の端を差し込む ゴム素材の穴

BとC：固定用クリップ（クランプ） 当方デモ車は1ヶ紛失、1ヶは今回破損

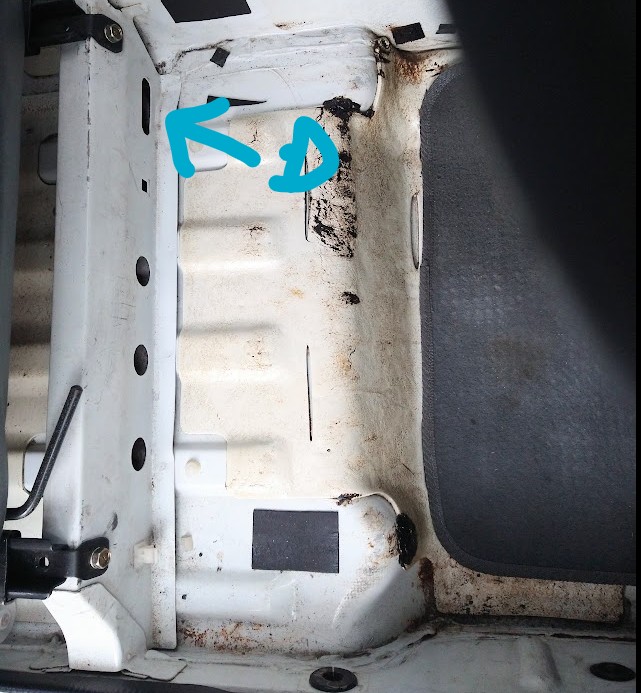

D：ジャッキハンドルのジャッキ側の端が収まるように空いた 楕円の穴

純正部品 ハンドルジャッキクランプ　→ 後日 品番 調べます（たぶん・・9403-07307-5PK FIG384a スズキ純正部品）

純正部品 ホルダー、ジャッキハンドル 黒いゴムパーツ 　→ 後日 品番 調べます（おそらく 品番：09319-10022）
